Macchine di levigatura per cilindri e valvole idrauliche – settore oleodinamica

Nel settore oleodinamico la levigatura dei fori decide la tenuta e la durata del componente: cilindri idraulici, corpi di distributori, valvole a cassetto e proporzionali, cartucce e dosatori olio lavorano con giochi di pochi micron tra foro e otturatore. Honing Technology progetta e costruisce macchine di levigatura per cilindri e valvole idrauliche: levigatrici verticali a espansione, progressive (single stroke) e combinate, in configurazione standard o realizzate sul disegno del pezzo del cliente.

Cosa si leviga nell'oleodinamica

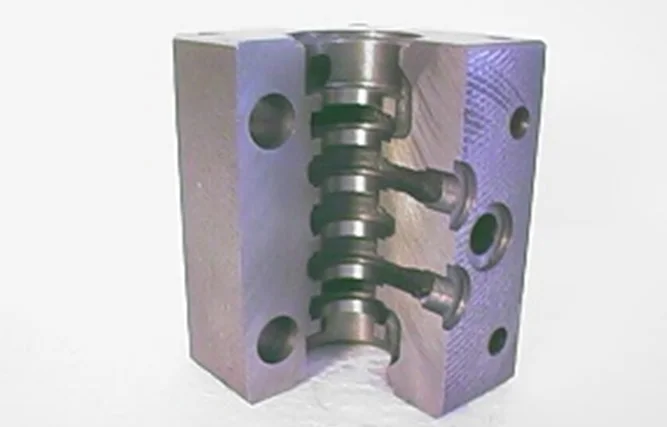

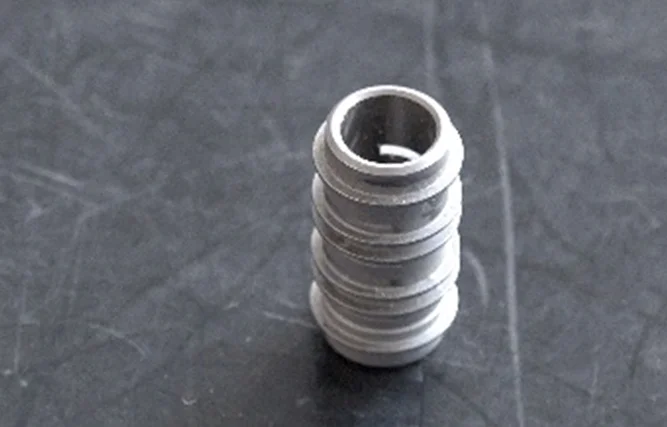

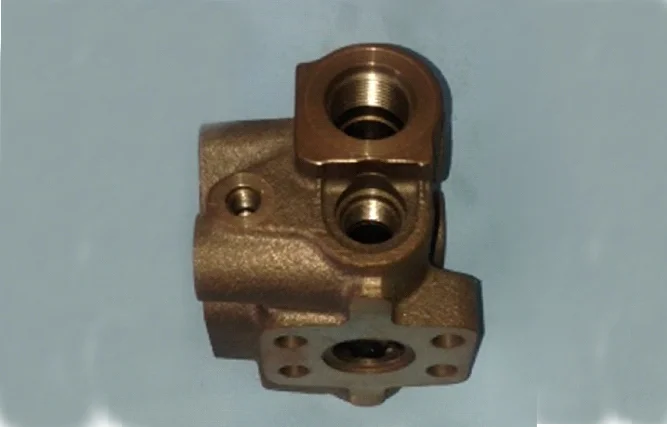

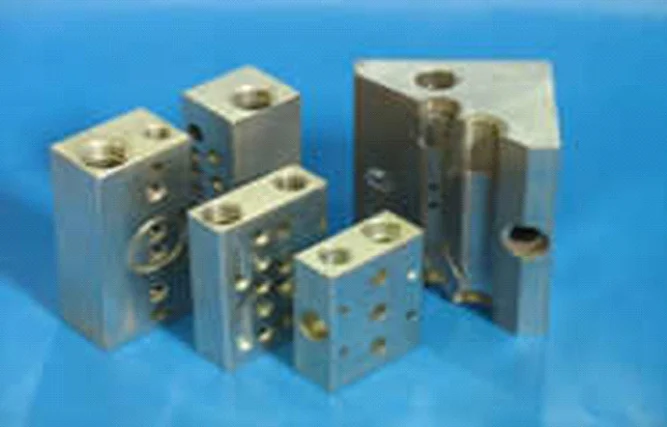

Le canne dei cilindri idraulici richiedono una finitura plateau che trattiene il film d'olio e riduce l'usura di guarnizioni e pistoni; i corpi dei distributori e delle valvole hanno fori ciechi o passanti, spesso con più diametri coassiali, dove rotondità e cilindricità al micron evitano trafilamenti e grippaggi; dosatori e valvole di lubrificazione hanno fori piccoli e lunghi da finire senza conicità. In tutti i casi la levigatura verticale, chiamata anche lappatura dei fori, porta il foro alla tolleranza dimensionale e alla rugosità richieste dopo la foratura o l'alesatura.

Le macchine per il settore oleodinamico

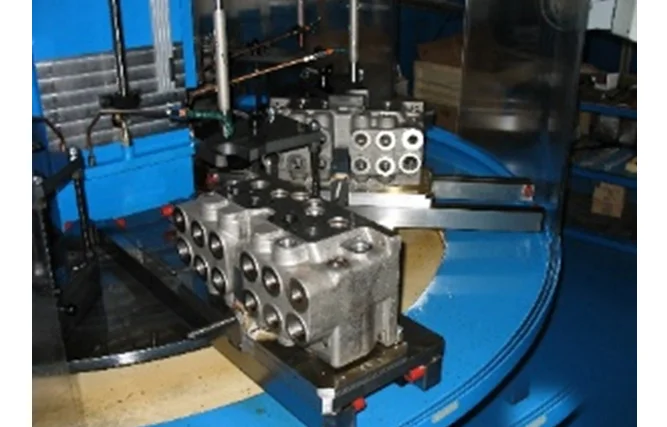

Levigatrici a espansione: l'utensile compie più corse e si espande progressivamente. Adatte a cilindri idraulici e corpi valvola con forte asportazione, con tavola rotante o tavola XY per pezzi a più fori e calibro di controllo integrato.
Levigatrici progressive single stroke: utensili diamantati a diametro fisso in sequenza su tavola a stazioni, una sola corsa per utensile. Sono la soluzione per le alte produzioni di valvole, distributori e cartucce, con tempi ciclo ridotti e carico automatico.
Levigatrici combinate: teste a espansione per la sgrossatura e utensili progressivi per la finitura sulla stessa macchina, per i componenti idraulici che richiedono entrambe le lavorazioni in un unico piazzamento.
Levigatrici VPM a pezzo mobile: per cilindri e corpi pesanti, dove è il pezzo a muoversi sotto il mandrino.

Tutte le macchine possono essere equipaggiate con calibri elettro-pneumatici di misura in processo, carico robotizzato o pick and place e con gli utensili levigatori costruiti da noi, intercambiabili con quelli dei principali costruttori.

Gli impianti realizzati

Di seguito dodici impianti installati presso costruttori di cilindri, distributori, valvole e dosatori oleodinamici. Ogni pagina riporta le macchine impiegate, con il collegamento alla tipologia, e i video delle lavorazioni. Per una panoramica di tutte le tipologie vedere la pagina levigatrici verticali per fori; per una valutazione sul vostro pezzo contattateci con disegno e tolleranze.
